クラスターページ？ターゲット市場：グローバル？読解レベル：知識層？トーン：専門的／形式的？視点：第三人称
最も新しい エレメントを交換したが依然として熱が出ない ケースの多くは、以下の4つの根本原因のいずれかに起因する：電気定格の不一致、エアフロー回復の不完全さ、電気接続不良、または再組み立て後の機能確認の省略。乾燥機ヒーターは、 抵抗加熱 電圧、ワット数、冷却用エアフローが設計範囲内で一致しない場合、エレメントは意図より高温で動作し、早期に故障する部品である。.
注記：本図はサービスチームが実務で使用する優先順位付けであり、メーカーの保証データセットではない。これは一般的な診断パターンを反映しており、エアフローと電気的整合性がヒーター寿命を支配する。.
- モデル互換性と電気定格（電圧／ワット数）に基づいて正しいヒーターが選定される。.
- エア経路が端から端まで清掃される（リントスクリーンハウジング、ブロワーエリア、ダクト、外部排気口）。.
- すべての端子が確実に締め付けられ、清潔で、ストレインリリーフが施され、配線の絶縁が損なわれていない。.
- システムチェックにより、加熱サイクル、異常臭の有無、安定したエアフローおよび温度挙動が確認される。.
電気加熱部品は、感電、火災、重度の火傷を引き起こす可能性がある。不確かな点がある場合は、資格を有する技術者に依頼すること。業界の重要な安全原則として、条件が整っていない状態でヒーターに通電しないことが挙げられる。多くのヒーターは、不適切な条件下（例：エアフロー不良や不適切な設置）で通電された場合に故障する。.
- ブレーカーで電源が遮断されていることを確認し、メーターで検証する。.
- 乾燥機の銘板に記載された電圧要件と供給電源が一致することを確認する。.
- 新しいヒーターを設置する前に、ベントとリントの蓄積を点検する。.
- 「熱が出ない」症状が、実際にはサーモヒューズ、サーモスタット、または制御系の問題に起因するかどうかを特定する。.
メーカー標準手順からの実用的な類似例：システムが準備完了で安全になるまで電源を復旧しない。Whirlpool社の給湯器エレメント交換ガイダンスでは、正しい交換用定格の確認と、条件が整うまで電源復旧を遅らせることを強調している（同社のシナリオは空焚き防止のためのタンク満水）。根本的な原則である「安全でない条件下でヒーターに通電しない」ことは乾燥機にも適用され、エアフローがその「条件」に相当する。.
A 電熱線 は特定の電圧とワット数に基づいて設計されている。ミスマッチにより電流と ワット密度, が変化し、コイル温度が意図より高くなる可能性がある。プロの実務では、外観の類似性に頼るのではなく、乾燥機のモデルと定格に合わせた交換部品を選定する。.
エビデンスの背景：ヒーター工学の参考文献では、合金の挙動、抵抗、性能は条件や材料選択によって変化し、設計は用途要件（電力、温度、環境）に合わせる必要があると強調されている。. TUTCO ヒーティングエレメントの概要.
多くの乾燥機では、サーモヒューズの断線やサーモスタットの故障があると、新しいエレメントを設置してもヒーターが動作しない。回路チェックを省略すると、再分解と再訪問によるサービスコールが発生する。.
乾燥機のヒーターは強制エアフローによって冷却される。ベントが制限されると、エレメントが高温で動作し、安全装置が作動したり早期に故障したりする。リントによる制限は、部品以外の原因で最も多いヒーター焼損要因である。.
- リントスクリーンハウジングとブロワー吸気口エリアを清掃する。.
- 外部排気口までのダクト全体が詰まりなく、潰れていないことを確認する。.
- 修理完了を宣言する前に、屋外での排気流が強いことを確認する。.
緩んだ端子は接続点で高抵抗を生じさせる。この局所的な抵抗が熱を発生させ、コネクタを酸化させ、故障を加速させる。熱変色した端子は「締め直して再利用」するのではなく、交換すべきである。.
絶縁の脆化、擦り切れたワイヤージャケット、熱損傷したコネクタは、断続的な加熱やアーキングを引き起こす可能性がある。技術者はヒーターリード線、近傍のハーネス配線経路、およびすべてのクリップやストレインリリーフをチェックする。.
コイルまたはそのサポートが金属に接触すると、ショート、アーキング、またはホットスポットが発生する可能性がある。これは、取り外し／取り付け時にヒーターハウジングが曲がったり、薄い板金にネジを過度に締め付けたりした場合に特に多い。.
加熱コイルは特定の間隔で設計されている。コイルピッチが歪むと、熱分布が変化し、ホットスポットが増加する可能性がある。慎重な取り扱いにより、早期故障のリスクが低減する。.
工学的背景：発熱体の性能は、設計と、合金および絶縁体が機能的なアセンブリ（抵抗加熱）にどのように加工されるかに依存する。. 参考.
高湿度、洗浄用化学薬品の蒸気、空気中の汚染物質は、ヒーターの寿命を縮める可能性がある。発熱体工学の参考文献では、特定のガスや汚染物質が合金を攻撃し、寿命を低下させる可能性があると指摘されており、部品番号だけでなく「環境」も重要である。.
多くの「熱が出ない」という苦情は、実際には供給側の問題（240V回路の片側欠落など）である。回路の一部しか存在しない場合、モーターは動作してもヒーターが正しく通電されない可能性がある。.
通気口の詰まりは、サイクル不良、サーマルカットアウト、乾燥時間の長期化、ヒューズの再発性故障を引き起こす可能性があります。エアフローを修正せずに発熱体を交換しても、原因ではなく症状に対処しているに過ぎません。.
ブロワーが詰まっているか、リントスクリーンハウジングが目詰まりしている場合、発熱体でのエアフローが低下します。プロフェッショナルはヒーター交換をシステム全体の作業（ヒーター＋エアフロー＋制御機器）として扱います。.
わずかな形状の違いにより、擦れ、不適切な装着、局所的な加熱が発生する可能性があります。適合性は、モデルおよびヒーターハウジングの設計に照らして確認する必要があります。.
ヒーターのオプションやバリエーションを調査している読者のために、製品カテゴリビューは、家電製品全体で使用されるチューブ、プレート、フィルムなどの異なる構造を明確にするのに役立ちます。参照 加熱エレメント.
エアフローとサーマル制御を再設計せずにワット数を増加させると、危険な温度を生み出す可能性があります。ヒーター設計に関する文献では、 ワット密度 がコイル温度と寿命の主要な決定要因であると強調されています。.
カバーと断熱材は装飾的なものではありません。感電から保護し、エアフローを導き、火災リスクを低減します。正しい修理は、すべての保護部品を再取り付けし、固定することで完了します。.
エア漏れは、発熱体を通過し衣類を通る空気の量を減少させ、ヒーター温度を上昇させ、乾燥時間を延長します。シール、ダクト、ガスケットは重要です。.
初期測定値（電圧、導通結果、エアフロー観察）と修理後の結果（熱サイクルの挙動、排気フロー）を記録しなければ、根本的な問題を特定し、再発を防ぐことが難しくなります。.
簡単な「温かくなる」確認だけでは不十分です。管理された加熱サイクルは、安定した動作、正常なサイクル、異常な臭いやコネクタの加熱がないことを確認するのに役立ちます。.
| ミスのカテゴリ | 典型的な症状 | リスク | プロフェッショナルによる是正措置 |
|---|---|---|---|
| 気流制限 | 乾燥時間の長期化、過熱、サーマルヒューズの作動 | 発熱体の焼損、火災リスク | 通気経路全体を清掃し、屋外の排気フローを確認する |
| 電気的ミスマッチ | 熱が出ない、または繰り返し故障する | 過電流/過温度 | モデル＋電圧/ワット数を一致させ、供給電圧を確認する |
| 接続品質 | 断続的な熱、背面パネル付近での焦げ臭 | アーキング、ハーネスの溶損 | 変色した端子を交換し、トルク管理とストレインリリーフを実施する |
| 組み立て/適合 | 即時故障、保護装置の作動 | ショート、擦れ | コイルのクリアランスを確認し、ヒーターハウジングの曲げを避ける |
表1 技術者がヒーターの再交換を避けるために使用するトラブルシューティングマップ.
- 時間指定の加熱サイクルを実行し、安定した熱出力動作（急速な過熱停止なし）を確認する。.
- 屋外の排気エアフローを確認する。弱い流れは未解決の閉塞を示す。.
- 数分後、電源を切り、ヒーター付近の異常なコネクタ加熱（接触不良の兆候）を慎重に手で確認する。.
- すべてのカバーが取り付けられ、ネジが締まっていることを確認する。.
ヒーター工学の情報源は、寿命が酸化、温度サイクル、およびワット密度や支持構造などの設計選択に影響されることを強調しています。検証は、ヒーターが意図された動作範囲内で動作していることを確認するのに役立ちます。. 参考.
サービス優先順位付け図：エアフローと電気的マッチングが一般的に最大の信頼性向上をもたらします。.
正しい発熱体とは、単に「熱くなるコイル」ではありません。これは、導電性合金と絶縁/支持構造からなる設計されたアセンブリであり、乾燥機のエアフロー内で安全に熱を供給するように設計された端子と形状を備えています。ヒーター工学の文献は、発熱体を、設計された枠組み内で電気エネルギーを熱（ジュール/抵抗加熱）に変換するアセンブリと定義しています。.
参考資料： 発熱体の種類と設計上の考慮事項.

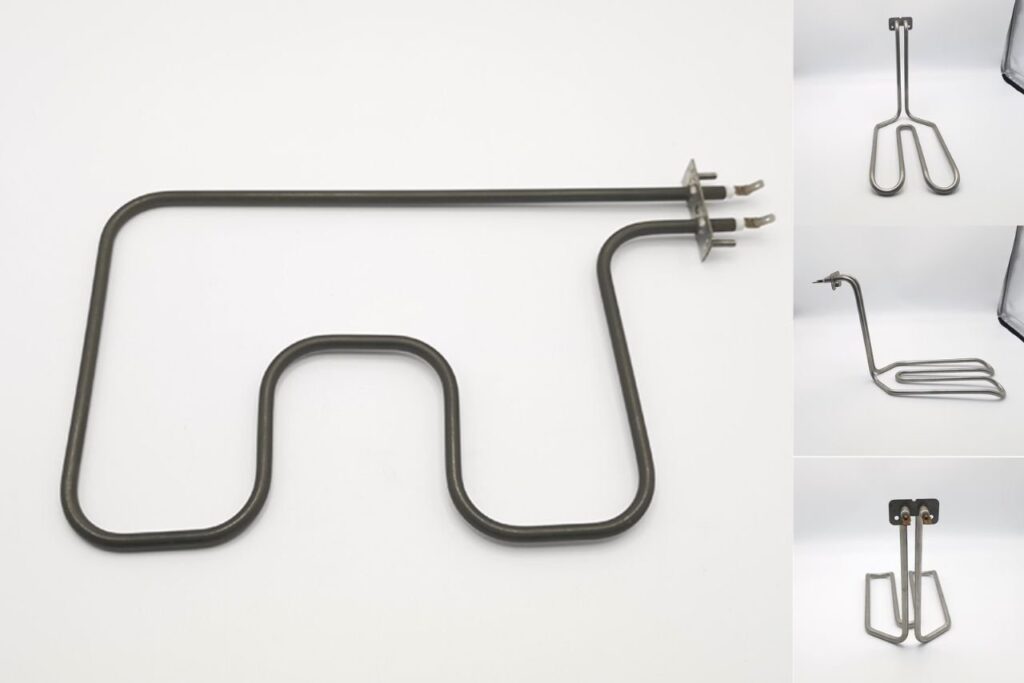

より広範な家電エコシステムでは、ヒーターの形状因子は様々です： 管状ヒーター, 加熱プレート, そして 厚膜/薄膜ヒーター は、利用可能なスペース、熱応答の必要性、および取り付け形状に応じて一般的です。例えば：
- 加熱管 は、オーブン、給湯、および多くの産業用加熱タスクに広く使用されています。.
- ヒーティングプレート 設計は、接触面への均一な伝導を優先します。.
- 加熱フィルム （厚膜/薄膜ファミリー）は、高速応答とコンパクトなパッケージングを目標としています。.
これらの参考文献は、部品選択のリテラシーをサポートします。サムスン乾燥機のヒーターは通常、空気加熱コイルアセンブリですが、ヒーターファミリーを理解することは、購入者が誤った代替品を避けるのに役立ちます。.
一部のヒーターは、特定の浸入保護と認証（例：IP定格、UL承認）を備えたラジエーター/タオルウォーマー用のプラグイン発熱体として販売されています。これらは乾燥機用ヒーターと互換性がありません。材料、筐体、安全要件が異なるため、アプリケーション固有の設計が重要である理由を示しています。.
乾燥機以外のアプリケーションヒーター仕様の例： 1000W プラグイン式電気加熱発熱体.
ヒーターの繰り返し故障は、単に「部品不良」の問題であることは稀です。多くの場合、設計ウィンドウと実際の動作条件（気流の変動、異物混入、組立上の制約、端子や支持部の品質ばらつき）との不一致を示しています。ヒーター工学の専門家は、合金特性、微量元素、および発熱体の支持方法（吊り下げ式／埋め込み式／支持式）が性能と寿命に影響を与えることを強調しています。.
ブランドが一貫したヒーター品質、容量、およびカスタマイズ対応を必要とする場合、選定基準には認証、工程管理、生産能力が含まれることが多いです。Jinzhong Electric Heating（中国）は、 発熱体メーカー 30年以上の経験、国際認証（例：ISOシステム、資料に記載のUL/VDE/RoHS）、および大規模な生産能力（カテゴリページやトップページで月間数百万ユニットと記載）を持つ企業として位置づけられています。これらの要素は、保証リスクと納期安定性を管理する調達チームにとって重要です。.
高度な統合ヒーターアセンブリを検討する製品チームにとって、, ダイカスト加熱ソリューション ヒーターがダイカスト構造に統合される家電製品（コーヒーマシンやコンパクトボイラーで一般的）に関連する場合があります。ただし、乾燥機用ヒーターは通常、空気加熱アセンブリです。.
企業情報の出典： JINZHOホームページ, および製品ファミリーのカテゴリページ。.
| EEAT準拠の評価基準 | その重要性 | サプライヤーに問い合わせるべき項目 |
|---|---|---|
| 認証とコンプライアンス | 安全性と市場アクセスリスクを低減 | 該当SKUに適用されるISO/UL/VDE/RoHS/CE/ETL認証は何か？ |
| 工程管理 | 抵抗値、溶接品質、および適合性を安定化 | 工程内検査と最終試験はどのように実施されるか？ |
| カスタマイズ能力 | 制約のある設計における適合性と熱性能を向上 | 発熱体の形状、端子、および絶縁体は調整可能か？ |
| 生産能力とリードタイム | 在庫切れと生産中断を回避 | 標準品とカスタム品のリードタイム、および月間生産能力は？ |
表2：ヒーターサプライヤーの信頼性とコンプライアンス評価に使用される調達スタイルのチェックリスト.
2) 気流は発熱体の寿命にとって本当に重要か？.
3) 「ワット密度」とは何か、なぜ重要か？.
ワット密度 4) 発熱体交換時に端子も交換すべきか？.
いいえ。発熱体は用途別のアセンブリです。家電用ヒーターでも、異なる構造（チューブ、プレート、フィルム）は異なる熱伝達方式と取り付け要件に合わせて設計されています。適合しても、正しい定格や安全な動作は保証されません。.
電源電圧、主要安全装置の導通結果、観察された気流の強さ、取り付けた部品番号、および加熱テストサイクルの結果概要を記録します。文書化は、将来の故障発生時にパターンを特定するのに役立ちます。.
TUTCO-Farnam：定義、ヒーターの種類、ワット密度と環境に関する考慮事項.
- JINZHO（Jinzhong Electric Heating）：メーカープロフィールと製品ファミリーの背景 https://tutco.com/conductive/heating-elements
- 乾燥機以外の用途におけるヒーター仕様の例（「互換性なし」の注意点） https://www.whirlpoolwaterheaters.com/support/help/element-was-out-of-range/24
- 引用注記：本記事は、実用的な修理信頼性のために作成された独自の総合記事です。出典からのテキストをコピーしていません。参考文献は、定義（発熱体とは何か）、設計要因（ワット密度、環境、熱伝達方式）、および交換作業の安全原則を裏付けるために使用されています。 https://jinzho.com/, 加熱エレメント, 加熱管, ヒーティングプレート, 加熱フィルム, ダイカスト加熱ソリューション
- 埋め込み内部リンク（必須） https://usa.hudsonreed.com/1000-plug-in-watt-electric-heating-element-76309
免責事項：本コンテンツは教育目的です。地域の規制、機種別サービスマニュアル、および資格を持つ技術者の慣行に従う必要があります。.
