柱ページ ? 約4000語 ? グローバル ? 7つのFAQ ? 一般ユーザー向け、エンジニアリングに基づく
加熱エレメント は多くのGE家電製品の内部にある中核的な熱機関ですが、エレメントは断熱材、端子、センサー、安全装置を含むより大きなシステムの一部に過ぎません。本ガイドでは、 発熱体 の動作原理、GEオーブン/乾燥機/食器洗い機におけるそれぞれの異なる使用方法、推測に頼らない故障診断方法を説明します。また、再故障を減らすための安全ルールと部品選定チェックリストも提供します。.
エンジニアリング参照: TUTCOは 加熱エレメントを、電気を通す材料と絶縁材料の両方で構成され、加熱を目的とした部品と定義し、 環境、ワット密度、統合方法が信頼性と寿命に影響を与える理由について論じています。. https://tutco.com/conductive/heating-elements
A 加熱 加熱エレメントは、導電性合金が電気エネルギーを熱（抵抗/ジュール熱）に変換するアセンブリであり、絶縁材料とリード線コネクタが統合されて回路に安全に接続されます。.
このアセンブリとしての視点は家電修理において重要です：故障はコイル、絶縁体、または端子で発生する可能性があります。. TUTCO参照.
- 対流：乾燥機および多くの食器洗い機は、空気の流れと熱交換に大きく依存しています。.
- 放射: ：オーブンのブロイルおよびベークエレメントは、食品やオーブン表面に 放射熱を提供します。.
- 伝導：埋め込み/チューブラー設計は、絶縁粉末と金属シースを通じて熱を伝達します。.
TUTCOは、ワイヤーエレメントを「懸垂型」「埋め込み型」「支持型」の枠組みで分類しており、それぞれが熱伝達と設計上のトレードオフに影響を与えます。. ソース.
- ベーキングおよび予熱のための主要な持続熱源
- 故障は、予熱の遅延、焼き不足、温度ムラとして現れることが多い
- 焦げ目付けやブロイル用の高い放射熱
- 故障は、焦げ目が弱い、またはブロイルが作動しないとして現れる

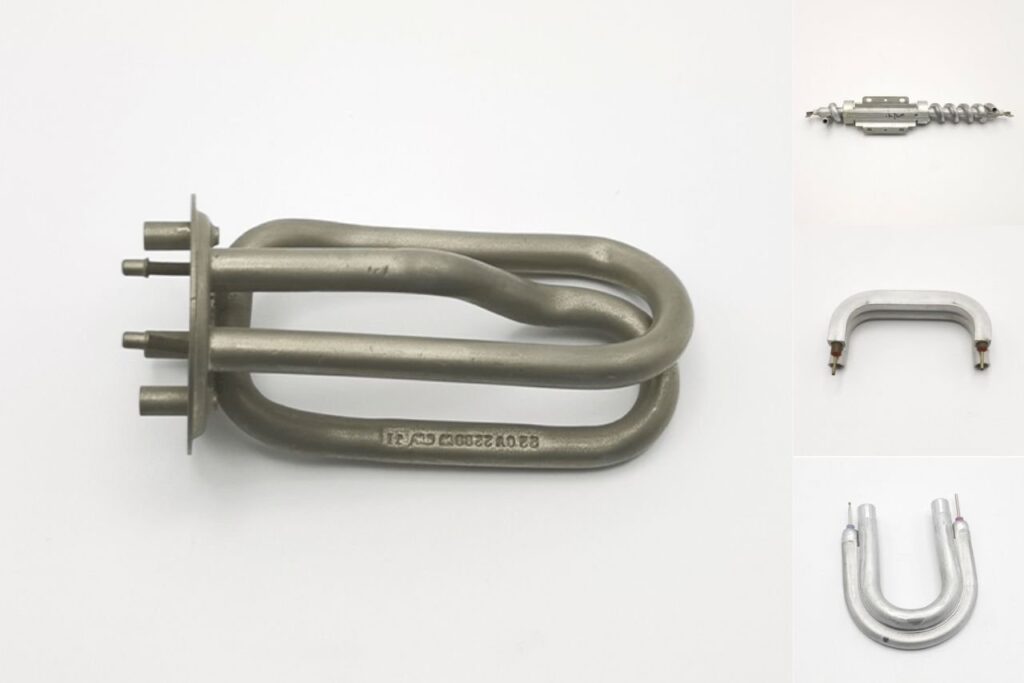

TUTCOは、チューブラーヒーターを金属シース内の絶縁粉末に囲まれたコイルと説明し、電気キッチンオーブン内部で一般的に見られると指摘しています。. 参考
電気乾燥機では、エレメントが加熱した空気をブロワーがドラム内を通り排気口へと移動させます。気流が制限されると、.
乾燥機のエレメントが繰り返し故障する場合は、2つ目のエレメントを設置する前に、ダクトシステムと配線端子を根本原因の疑いとして対処してください。.
- 洗浄性能向上のための水温上昇
- 乾燥の補助（モデルおよびコースにより異なる）
「乾かない」問題は必ずしもエレメントの故障ではなく、新しいプラットフォームではコース設定、センサー、または気流/換気設計に関連する場合もあります。.
TUTCOは、すべての抵抗加熱エレメントは最終的に焼損すると指摘しています。酸化、抵抗変化、損傷、変形が寿命を制限します。. 参考
| 家電製品 | 症状 | 考えられる原因 | 最初に確認すべき点 |
|---|---|---|---|
| オーブン | 予熱が遅い / 焼き不足 | 弱い/開放されたベーク加熱エレメント；センサー/制御系の問題 | 亀裂/膨れの外観検査；導通テスト（電源オフ時） |
| オーブン | ブロイル加熱が弱い、または加熱しない | ブロイル加熱エレメントの開放；リレー/制御系の問題 | ブロイルへの通電を確認；導通テスト |
| ドライヤー | 回転するが、熱が出ない | 加熱エレメント開放；サーミスタヒューズ；電源供給の問題 | 通気気流 + ヒューズ/加熱エレメントの導通 + 正しい電源供給の確認 |
| 食器洗い機 | 乾燥不良 / ぬるま湯 | ヒーター回路不良；制御/センサー/サイクル要因 | サイクル設定の確認；ヒーター回路の導通と端子の検査 |
表1 部品交換前に、症状を用いて回路を絞り込む。.
Whirlpool社の加熱エレメント交換ガイダンス（給湯器関連）では、電圧とワット数についてユニットのデータプレートを参照し、新しいエレメントが正しい交換部品であることを確認するよう明記しています。. 参考.
Whirlpool社は、給湯器タンクが満水になるまで電源を復旧しないよう警告しており、そうしないと加熱エレメントが焼損（「ドライファイア」）する可能性があるとしています。. ソース.
Whirlpool社はまた、ワイヤー接続が確実に締め付けられていることを確認するよう述べています。スパード端子の緩みは接点での抵抗を増加させ、局所的な過熱と経時的な損傷を引き起こします。. 参考.
加熱エレメントは複数の技術を包含する。JINZHO社は製品を以下のように分類している 加熱管, ヒーティングプレート, そして 加熱フィルム, ダイカスト加熱ソリューション および以下のコンパクトアセンブリ 電気ボイラー・ヒーター.
「加熱チューブ」リストには、「12-380V 水加熱チューブ」、「ボイラー加熱チューブ」、「束ロッドヒーター」、および用途特化型ヒーターなどの製品が含まれます。. カテゴリーを見る.
「加熱プレート」リストには、「コーヒーメーカー加熱プレート」、「食器洗い機ヒーターエレメント」、「卵ボイラー加熱プレート」、「カスタマイズ加熱プレート」が含まれます。. カテゴリーを見る.
「加熱フィルム」リストには、厚膜および薄膜ヒーター製品（例：「厚膜加熱エレメント/システム」、「薄膜ヒーター」）が含まれます。. カテゴリーを見る.
「ダイカスト加熱ソリューション」リストには、「1400ワットボイラー熱交換器」、「エスプレッソマシン用ボイラーヒーター」、コーヒーマシンヒーター部品などのアイテムが含まれます。. カテゴリーを見る.
- 電気定格： 家電製品の回路およびモデルに適合した電圧とワット数。.
- 形状と取り付け： 正しい長さ、曲がり、ブラケット、端子の向き。.
- 接続の完全性： 過熱/緩んだスパード端子は再利用せずに交換する。.
- 適合性/認証： 製品カテゴリーに関連する安全認証を確認する。.
Hudson Reed s 1000 Plug-In Watt 電気加熱素子 provides a good example of clear specs: 1000W power, IP67 ingress protection, UL Approved, ABS & stainless steel materials, 35.4" cable, and a 2-year warranty. It s designed for a radiator/towel warmer, not a GE appliance, but it demonstrates what good spec disclosure looks like for heater products. ソース
いいえ。抵抗加熱の原理は同じですが、エレメントの形状、取り付け方法、絶縁、熱伝達方法、ワット数は用途に特化しています。. 参考.
最も一般的な原因は、気流制限（糸くず/通気口の問題）による過熱、または端子の緩みによる局所的なホットスポットです。.
ベーク加熱エレメントの可能性もありますが、センサー、制御系、または気流/対流の挙動が関与している場合もあります。外観検査と導通テスト（電源オフ時）から始めてください。.
自動的には交換すべきではありません。まずサイクル設定と症状を確認してください。ヒーター性能が疑われる場合は、ヒーター回路をテストし、端子/配線を点検してください。.
エレメントが正しい交換部品（電圧/ワット数/適合性）であることを確認し、システムが安全に放熱できる状態になるまで通電しないでください。. 参考.
緩い接続は抵抗を増加させ、接点（ホットスポット）で発熱を引き起こし、配線を損傷し、エレメントの寿命を縮める可能性があります。. ソース.
チューブラー式（管状）のエレメントが一般的に使用されます。TUTCO社は、チューブラーヒーターは電気厨房オーブン内部でよく見られると述べています。. 参考.
- TUTCO社 加熱エレメント エンジニアリング概要： https://tutco.com/conductive/heating-elements
- Whirlpool社 加熱エレメント交換 安全確認手順： https://www.whirlpoolwaterheaters.com/support/help/element-was-out-of-range/24
- JINZHO社 製品カテゴリー参照： 加熱管, ヒーティングプレート, 加熱フィルム, 電気ボイラー・ヒーター
- Hudson Reed社 ヒーター製品仕様例： https://usa.hudsonreed.com/1000-plug-in-watt-electric-heating-element-76309
免責事項：本ページは情報提供を目的としており、GE社のサービスマニュアルではありません。家電製品のモデルは多様です。モデル固有のサービス手順および地域の電気規格に従ってください。.
