Тестирование сушилки GE нагревательный элемент с помощью мультиметра можно подтвердить, является ли нагревательный элемент электрически непрерывным (вероятно, пригодным к использованию) или разомкнутым (вышедшим из строя). нагрев при работе; термопредохранители, термостаты, точки перегрева проводки и ограниченный воздушный поток могут по-прежнему препятствовать нагреву.

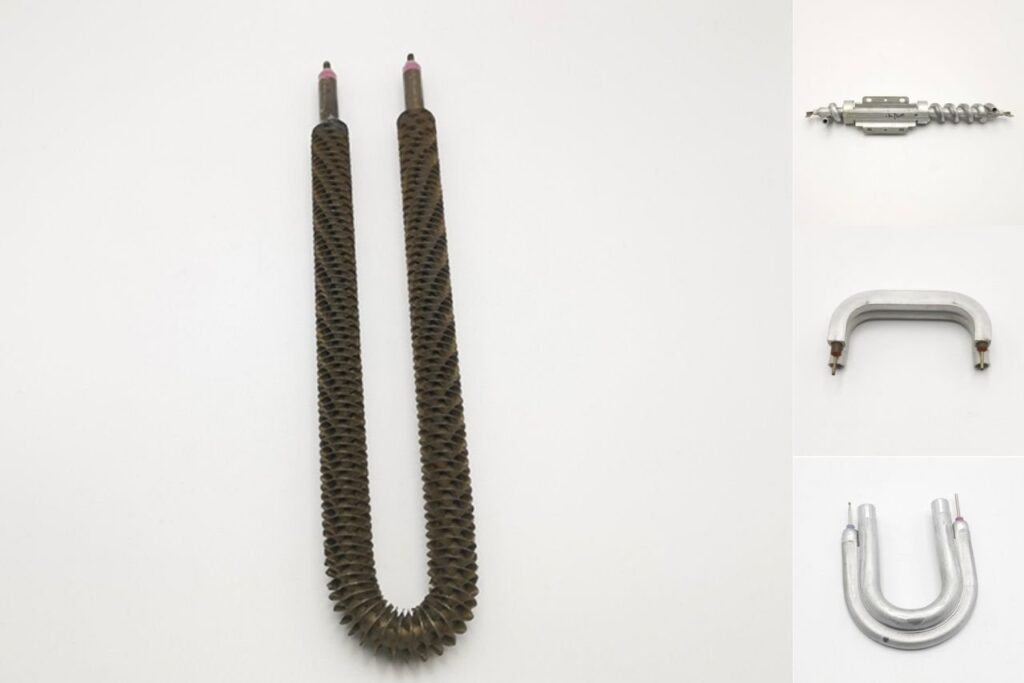

Инженерный контекст: TUTCO объясняет, что нагревательный элемент представляет собой сборку (токопроводящий сплав + изолирующий каркас + клеммы), и что окружающая среда и условия эксплуатации влияют на срок службы и производительность. https://tutco.com/conductive/heating-elements
- Симптомы, оправдывающие проведение тестирования
- Инструменты и подготовка
- Контрольный список безопасности (обязательно)
- Сначала проверка воздушного потока (предотвращает ошибочную диагностику)
- Доступ к элементу (типовые компоновки GE)
- Тесты мультиметра: целостность цепи, сопротивление и проверка на замыкание на корпус
- Интерпретация результатов
- Если элемент исправен: что проверять дальше
- ВОПРОСЫ И ОТВЕТЫ (8)
- Ссылки и обязательные внутренние ссылки
| Симптом | На что это часто указывает | Первая быстрая проверка |
|---|---|---|
| Сушилка вращает барабан, нет нагрева | Разомкнутый элемент, перегоревший термопредохранитель или отсутствие одной фазы 240 В | Состояние автоматического выключателя + внешний вентиляционный выход |
| Нагревается, затем останавливается | Состояние перегрева или поведение циклического/предельного отключения | Ограничение вентиляции / скопление ворса |
| Длительное время сушки | Низкий воздушный поток, частичный нагрев или проблемы с управлением | Сила закрытия внешней вентиляционной заслонки |
Таблица 1 — Тестирование наиболее полезно после учета воздушного потока и электропитания.
- Мультиметр (проверка целостности цепи + измерение сопротивления)
- Набор торцевых головок / отверток
- Длинногубцы (для клемм типа «лопатка»)
- Пылесос и щетка для удаления ворса
- Соедините щупы вместе: должен прозвучать звуковой сигнал целостности цепи.
- В режиме измерения сопротивления при соединенных щупах показание должно быть близко к 0 Ом. .
Совет: если ваш измерительный прибор имеет автоматический выбор диапазона, он выберет шкалу автоматически.
- Отключите сушилку от сети (или выключите автоматический выключатель для стационарных подключений).
- Убедитесь, что сушилка не может запуститься (органы управления должны быть обесточены).
- Дайте зоне нагревателя остыть.
- Наденьте перчатки — края листового металла могут порезать.
Пример принципа безопасности: инструкции Whirlpool по замене нагревательного элемента предупреждают о недопустимости подачи питания до готовности системы (в их случае: бак должен быть заполнен, чтобы избежать «сухого включения» и перегорания),. Ссылка.
Нагреватели сушилок являются нагревателями «технологического воздуха»: они должны передавать тепло движущемуся воздуху. Ограниченный воздушный поток вызывает перегрев и срабатывание защитных отключений, а также может сократить срок службы элемента. Ссылка.
- Убедитесь в наличии сильного воздушного потока на внешнем выходе вентиляции.
- Осмотрите и замените смятый/перекрученный гибкий воздуховод.
- Удалите скопления ворса по всей длине воздуховода.
Конструкции сушилок GE различаются. Во многих моделях доступ к корпусу нагревателя осуществляется сзади; в других требуется доступ спереди или снизу.
- Отсоедините вентиляционный шланг.
- Снимите соответствующую сервисную панель.
- Найдите корпус нагревателя и две основные клеммы элемента.
- Сфотографируйте проводку перед отсоединением.
Отсоедините хотя бы один провод от элемента, чтобы не измерять через цепь.
Поместите по одному щупу на каждую основную клемму. Звуковой сигнал (или небесконечное сопротивление) обычно указывает, что элемент не разомкнут.
Переключите измерительный прибор в режим измерения сопротивления и измерьте между теми же клеммами. Исправный элемент обычно показывает конечное значение сопротивления.
Поместите один щуп на клемму элемента, а другой — на чистую металлическую часть корпуса нагревателя/шкафа. Повторите для другой клеммы.
- Норма: Нет цепи / очень высокое сопротивление относительно шасси.
- Плохой признак: Измеряемая цепь на шасси указывает на короткое замыкание элемента или повреждение изоляции/неправильное положение.
| Обнаружено | Вероятное значение | Рекомендуемое следующее действие |
|---|---|---|
| Обрыв цепи на элементе (OL / нет звукового сигнала) | Нагревательный элемент вышел из строя | Заменить элемент; устранить проблемы с воздушным потоком и клеммами для предотвращения повторного перегорания |
| Конечное сопротивление на элементе | Элемент имеет электрическую цепь | Проверить тепловой предохранитель/термостат предельного отключения/циклический термостат; осмотреть клеммы и источник питания |
| Цепь от клеммы до шасси | Короткое замыкание на корпус | Не эксплуатировать; заменить элемент и проверить правильность установки/изоляции |
Таблица 2. Элемент может показывать исправность, но сушилка всё равно не нагревается из-за защитных устройств или проблем с питанием.
- Тепловой предохранитель / тепловое отключение: обычно должен иметь цепь при комнатной температуре; если обрыв — устранить проблемы с воздушным потоком.
- Термостат предельного отключения: часто замкнут при комнатной температуре (зависит от модели); если разомкнут — выяснить причину перегрева.
- Клеммная колодка и шнур: перегрев или ослабленные соединения могут снижать мощность нагревателя.
- Засорение вентиляции: может вызывать срабатывание защит даже при исправном элементе.
Правила подключения: В инструкциях Whirlpool по нагревателю чётко указано: «Убедитесь, что все соединения проводов затянуты». Ослабленные соединения могут создавать локальные перегревы и нестабильный нагрев. Ссылка.
Обычно да, если клеммы доступны и вы отсоединили хотя бы один провод для изоляции элемента и получения точных показаний.
«OL» обычно означает разомкнутый контур/обрыв цепи. На клеммах элемента это обычно указывает на обрыв спирали (неисправный элемент).
Возможен обрыв элемента, обрыв теплового предохранителя или отсутствие питания нагревателя (проблема с одной фазой/автоматом). Начните с проверки воздушного потока и питания.
Если тепловой предохранитель перегорел, его необходимо заменить для восстановления нагрева. Но замена без устранения ограничений воздушного потока часто приводит к повторному отказу.
Наиболее распространённые причины — ограниченный воздушный поток и перегрев клемм. TUTCO отмечает, что срок службы нагревателя ограничен окислением, деформацией и циклическими нагрузками; перегрев ускоряет эти процессы. Ссылка.
Это важная проверка безопасности. Замкнутый на корпус элемент может отключать автоматы или создавать опасные условия, даже если он показывает некоторую цепь.
Заменить клеммы. Обгоревшие или ослабленные контакты могут перегреваться и повредить новый элемент или вызвать нестабильный нагрев.
Убедитесь в точном соответствии номеру модели и геометрии детали. Следуйте принципу «проверьте номинал/характеристики», который рекомендует Whirlpool для замены нагревателей (напряжение/мощность), и обеспечьте плотные соединения при сборке. Источник.
